優點
- ● 可在變電站快速掃描以發現瑕疵
- ● 感應器種類更多樣、結果更準確
- ● 雙通道設計方便比較不同檢測方法
- ● 減少不必要的感應器更換以提高檢測效率 以多種顯示模式查看局部放電詳細資訊
- ● 自動識別局部放電類型，能有助於分析過程
- ● 可記錄雙通道訊號及不同圖譜模式
- ● NFC標籤功能提高了現場測試效率
- ● 消除預期外的停機時間，並將計畫內的停機時間降至最低
顯示模式
雙通道及同步顯示功能 :
暫態對地電壓、超高頻、射頻電流
超音波、AE,Ultrasonic
PD Probe 顯示模式 :
特色
訊號自動分析與識別
3.5”彩色觸控液晶螢幕
長達八小時的操作時間，具備USB充電功能
可提高測試效率的近距離無線通訊(NFC)技術
高效的局部放電偵測

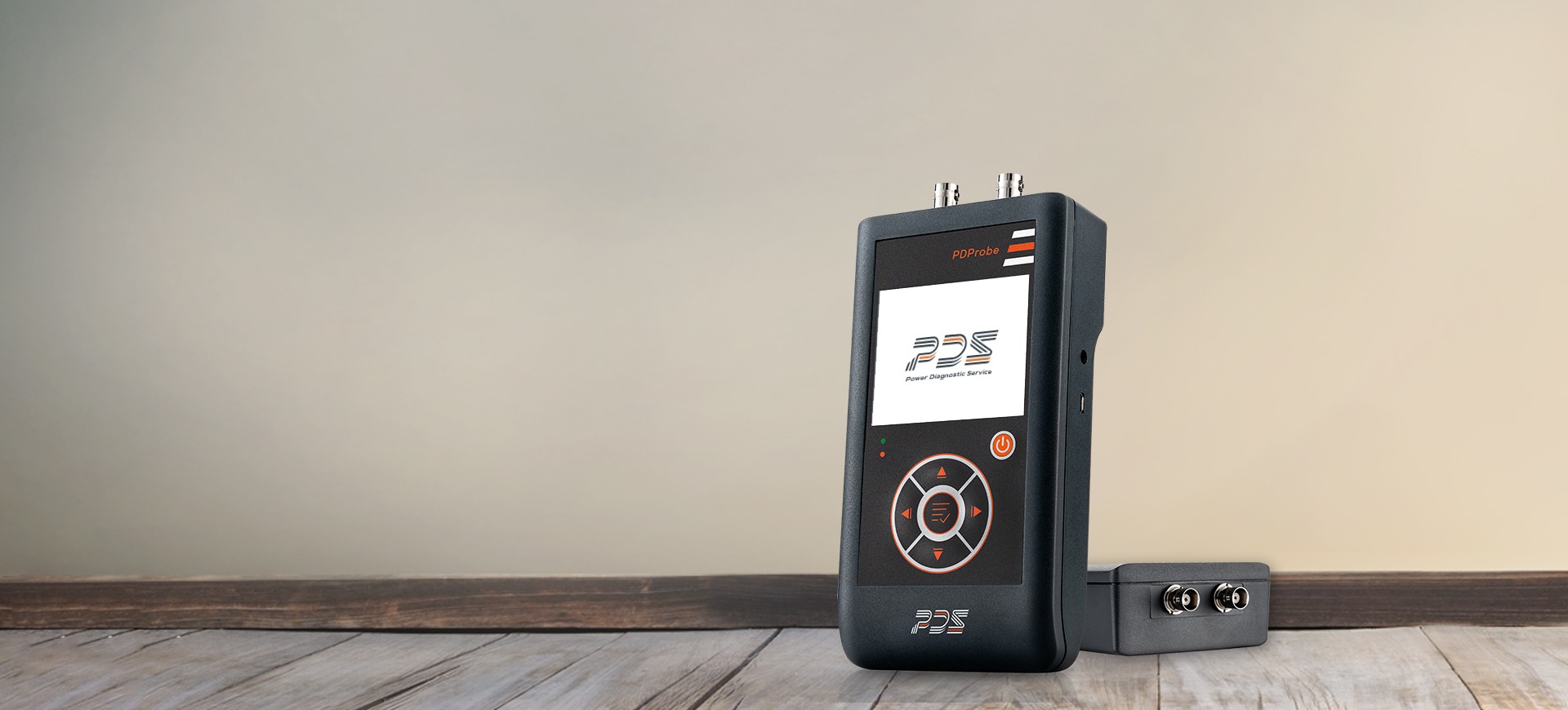

局部放電探測器是種用於偵測局部放電的快速測量工具，利用不同類型的感應器─包含暫態對地電壓、超高頻、射頻電流感應器、聲波和超音波，並運用於不同的用途。透過雙通路設計，可個別比較兩組感應器的同時偵測結果，以減少進行比較時不必要的感應器切換。將會顯示出雙通路判讀數據，其中一個來自電磁通路、另一個則來自音效通路。
內建近距離無線通訊是種創新的資產管理功能，讓現地測試工程師得以改善測試程序和準確度
內建近距離無線通訊是種創新的資產管理功能，讓現地測試工程師得以改善測試程序和準確度
強化的分析功能
雙幅值顯示─局部放電相位圖譜和脈沖序列分布譜圖為局部放電探測器之基本功能。歸功於PDS之大數據技術，局部放電探測器具有內建訊號自動分析與辨識功能，能協助使用者區分不同類型的放電與聲音。
配件
Tx :
- 無線相位同步器
- 三種同步方式
• 外部同步訊號(CT)
• 交流電源
• 電感器
感應器 :
- 超高頻磁場感應器
- 暫態對地電壓
- 超音波
- 高頻電流變壓器
- 聲波
- 超音波 (拋光盤)
- 無線相位同步器
- 三種同步方式
• 外部同步訊號(CT)
• 交流電源
• 電感器
感應器 :
- 超高頻磁場感應器
- 暫態對地電壓
- 超音波
- 高頻電流變壓器
- 聲波
- 超音波 (拋光盤)
規格
| 通道數量 | 2 個 BNC |
| 通道1 | 電力感應器 (超高頻、高頻電流變壓器、暫態對地電壓) |
| 通道2 | 聲學傳感器(超音波、聲發射) |
| 近距離無線通訊 | 內建 |
| Rx | 內建 |
| 紀錄時間 | 十分鐘 |
| 增益控制 | 自動或手動 |
| 顯示 | 3.5吋彩色觸控螢幕 |
| 通訊埠 | USB或NFC,可與電腦連線傳輸數據 |
| 電池 | 可充電式鋰離子電池6.6Ah |
| 操作時間 | 最多可達八小時 |
| 電池充電器 | 90至264 VAC, 50/60Hz |
| 操作溫度 | 5 到 55 °C |
| 操作濕度 | 0 ~ 90%相對溼度 ,不凝結 |
| 異物防護等級 | IP42 |
| 尺寸 | 92x172x39(毫米) |
| 重量 | 300公克 |
