Power Transformer Safe
用於維持變壓器安全之最相關監控設備為：
• 局部放電偵測─超高頻手法
• 套管監控
• 油中氣體分析
• 光學振動感應
• 分接開關監控

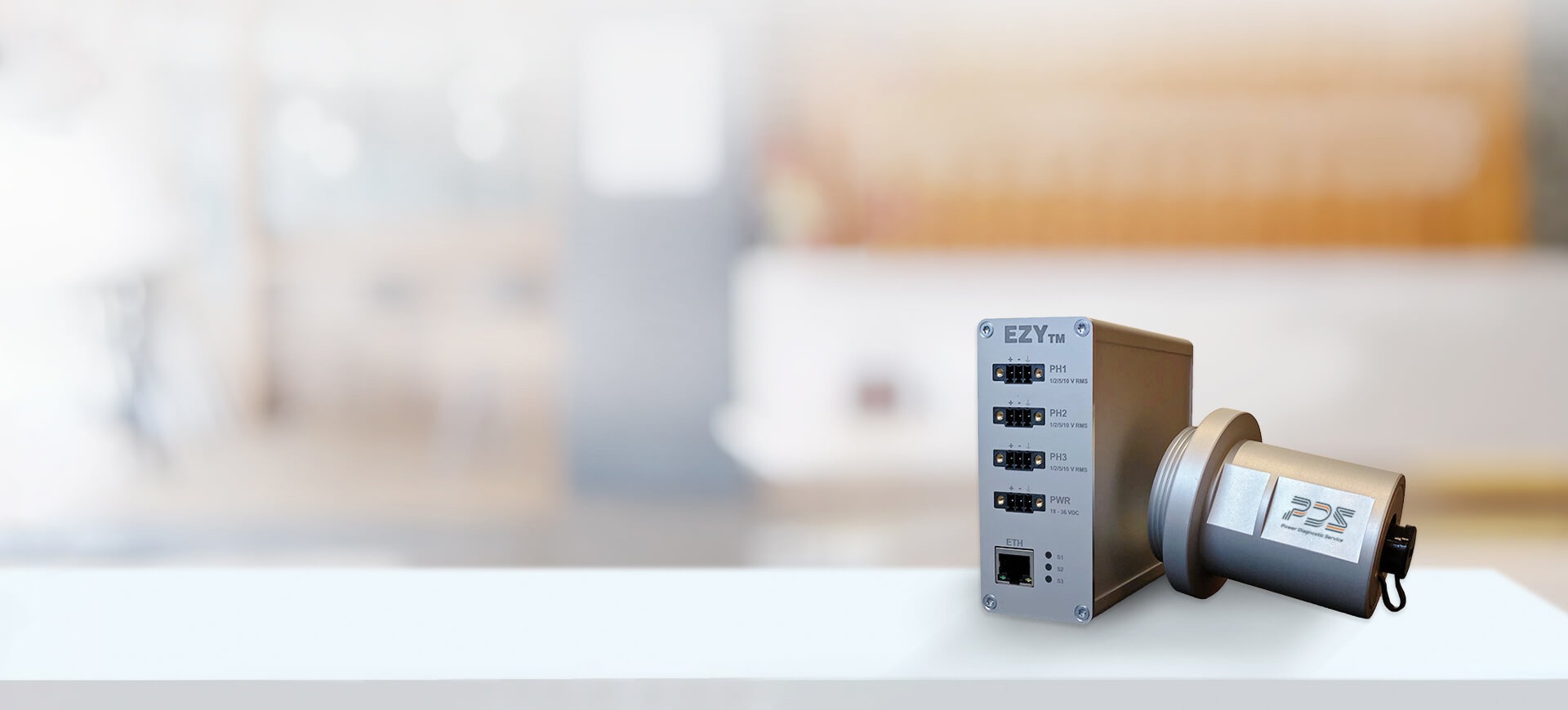

PDS EZY系列的套管監控系統
震江電力科技公司的EZY在線套管監控系統可在通電的情況下測量套管的相關參數，並依次測量每個套管的電流相量、以及每個電流的諧波(等於絕緣套管的電容和相對介電損耗(正切增量))；以便能及早發現可能存在的缺陷。
主要部件
套管監控系統之主要部件為：
• EZY分接頭 :
連接插頭
• EZY TM :
資料收集裝置
• EZY軟體 ：
顯示器和多媒體互動(MMI)監控軟體
• EZY Pad :
現場資料顯示裝置(選配)
• EZY分接頭 :
連接插頭
• EZY TM :
資料收集裝置
• EZY軟體 ：
顯示器和多媒體互動(MMI)監控軟體
• EZY Pad :
現場資料顯示裝置(選配)
The User Interface
EZY套管監控系統可透過以下功能來讓使用者了解變壓器狀態：
-
1. 相量圖
顯示出每個相的瞬時電流、以及角域的相加電流。注意：為了視覺放大目的，將所顯示的NETT(電流總和)矢量後乘以十次。
-
2. P相量幅值
顯示過去一小時每相電流的幅值趨勢
-
3. 電流幅值趨勢總和
顯示不平衡電流的幅值趨勢與警報限值。
-
4. 警報表
顯示有效與無效警報，並允許使用者進行操作。按鍵功能請參照下表。
-
5. 離線數據
顯示出各相的初始套管電容，並允許使用者於離線測試後進行調整。
規格
IO :
| 電隔離通道數 | 3 |
| 電源 | 18-36直流電或乙太網路供電 |
| 通訊 | 乙太網路RJ45 |
單一通路規格：
| 共模抑制比至50Hz搭配1kOhm不平衡 | 98dB |
| Gain drift | 10ppm/°C |
| Offset drift | 1.7uV/°C |
| Distortion | -1kHz時-100dB 總諧波失真 -3 dB頻寬: 10MHz |
| 後電壓分壓器輸入阻抗 | 5.3 Gohm , 0.5pF |
| 輸入電壓分壓器阻抗 | 83.827 kOhm |
| 最大差分過電壓 | 50V RMS |
| 可選擇類比額定輸入電壓範圍 | 1,2,5,10 V RMS |
| 可選擇類比預採樣-3dB LP濾波器 | 2.5,25,50,100 kHz |
| 特定應用採樣頻率 | 84 kHz |
| 最大採樣頻率 | 466 kHz |
單通道至內部接地絕緣：
| 額定絕緣電壓 | 5000 Vrms /1分鐘持續時間 |
| 最大作業絕緣電壓 | 565 V 峰值 |
| 瞬態過電壓，tr = 10秒 | 7070 V 峰值 |
機械特性：
| 重量 | 480克 |
| 大小 | (高、寬、長)：107x46x103mm |
| 底座 | DIN導軌 |
